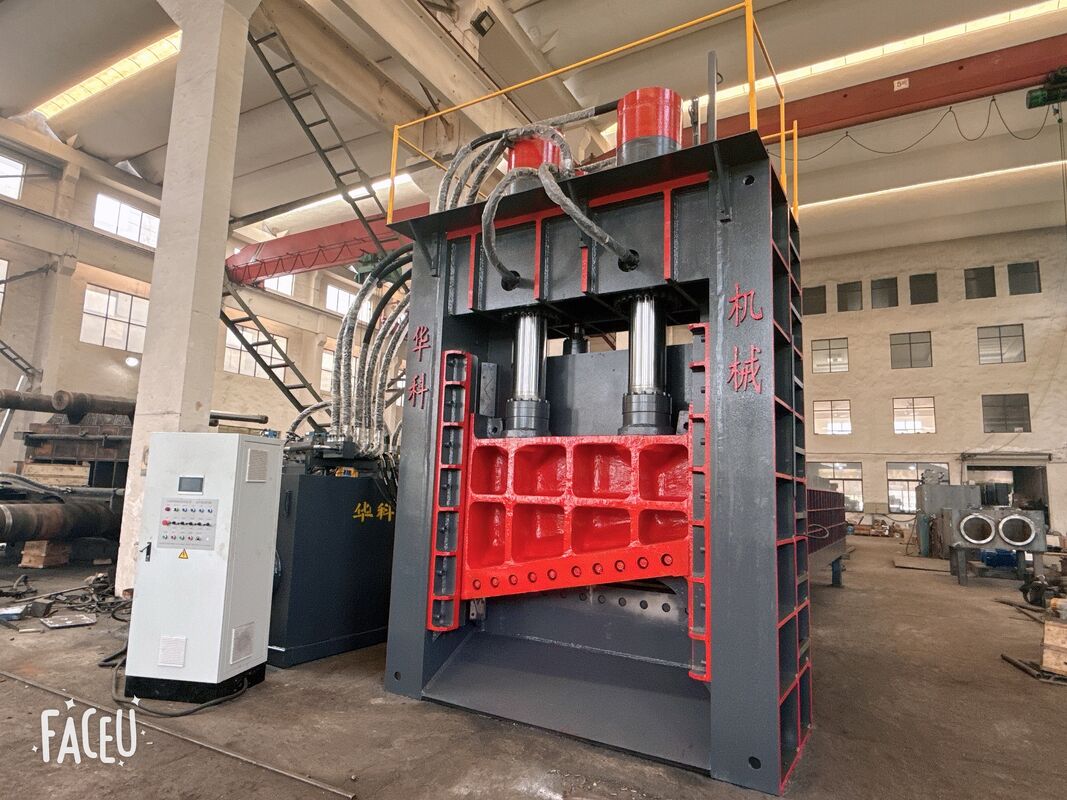

Q91Y-630W Тяжелая гидравлическая металлическая ломка для обработки металлолома 9 ‰ 11 TPH

Обзор продукции

ВQ91Y-630W гидравлическая высокоустойчивая ломка металлапредназначен для резки длинного, громоздкого и объемного стального лома на более короткие и более управляемые куски. Подходит для заводов по переработке лома, сталелитейных заводов, литейных заводов, металлоперерабатывающих заводов,и переработки промышленных отходов.

Машина сочетает в себе два основных цилиндра с одним цилиндром с быстрой стрижкой, обеспечивая общую комбинированную силу стрижки655 тоннОн оснащен7000 × 1600 × 900 мм кормовая коробка, аОстрие для резки 1600 ммДля обработки металлолома документально подтвержденная производственная мощность консервативно оценивается в911 тонн в час.

Основные технические преимущества

655-тонная комбинированная сила стрижки

Q91Y-630W использует:

• Два главных цилиндра для стрижки, каждый с номинальной массой около 260 тонн
• Один цилиндр быстрой стрижки с номинальной массой около 135 тонн
• Общая объемная сила стрижки: 655 тонн

Эта гидравлическая конфигурация обеспечивает силу, необходимую для обработки тяжелого стального лома, толстых отсеков плит, круглых сталей, квадратных сталей,и другие промышленные железные материалы в пределах установленного диапазона прочности материала.

Производительность по переработке металлолома 911 тонн в час

Для применения металлолома машина имеет консервативно оцениваемый коэффициент производства911 тонн в час.

Фактическая производительность может варьироваться в зависимости от:

• Тип лома
• Толщина материала
• Плотность материала
• Эффективность питания
• Необходимая длина резки
• Опыт работы оператора
• Скорость подачи крана или грабка

Указанная мощность основана на переработке металлолома и не должна автоматически применяться к алюминию, меди, нержавеющей стали или другим материалам без отдельного подтверждения.

7-метровая кормовая коробка для длинного лома

Внутренняя кормовая коробка измеряет:

7000 × 1600 × 900 мм

7-метровая коробка питания подходит для приема длинных и громоздких металлолома.

Типичными материалами могут быть:

• Длинные отрезки из стали
• Строй стальной пластины
• Структурный металлолом
• Круглая сталь
• Площадная сталь
• Сталь для сноса
• Промышленные отходы производства стали

Длинная коробка питания также поддерживает организованное питание и стадийное продвижение материала в сторону камеры резки.

1600 мм ширина режущего лезвия

Машина оснащенадлина лезвия 1600 мм и ширина стрижки 1600 мм.

Широкое отверстие для резки позволяет размещать различные куски металлолома по всей области резки и поддерживает обработку громоздкого или нерегулярного металлолома.

Документированная минимальная высота открытия стрижки:550 мм, а угол стрижки10.5 градусов.

Система питания материала задней толчкой

Q91Y-630W использует задний гидравлический цилиндр для толкания металлолома в сторону режущей камеры.

Спецификации системы толкания материала

• Модель толкательного цилиндра: YG220/160-7000
• Движение цилиндра: 7000 мм
• Максимальная тяга: 1350 кН
• Приблизительная сила толка: 135 тонн
• Скорость толкания: 300 мм/с
• Способ толкания: толчок заднего цилиндра
• Длина резки: регулируемая
• Система управления длиной: включена

Конструкция заднего толчка помогает перемещать длинный и смешанный лом через коробку питания, не полагаясь полностью на ручное перемещение.Система регулируемой длины резки позволяет оператору контролировать приблизительный размер срезанного материала в соответствии с транспортировкой, хранилища или зарядки печи.

Гидравлическая система удержания материала

Перед началом главного удара, система удержания материала нажимает лом в более стабильное положение.

Машина оснащена двумя цилиндрами для хранения материала.

Параметры удержания материала

• Модель цилиндра: YG200/140-950
• Количество: 2 баллона
• Максимальная тяга: 800 кН на баллон
• Приблизительная сила удержания: 80 тонн на баллон
• Общая сила удержания: приблизительно 160 тонн
• Пробег цилиндра: 900 мм

Система удержания помогает стабилизировать свободный или нерегулярный лом перед стрижкой, уменьшая движение материала во время цикла резки.

Референтная мощность резки

В PDF указаны эталонные мощности резки для стали с прочностью на растяжение не более:

Δb ≤ 450 МПа

При условии определенной прочности материала документально подтвержденные эталонные размеры включают:

Эти значения следует рассматривать как эталонные мощности при заявленном состоянии материала.и методы работы.

Основные технические характеристики

Частота стрижки на пустом грузе документируется как3-4 раза в минутуи не следует путать с фактическим циклом загрузки.

Конфигурация двигателя и гидравлического насоса

Гидравлическая система питания использует три основных двигателя и три гидравлических насоса.

Главный двигатель

• Модель: YE-225M-4
• Номинальная мощность: 45 kW на двигатель
• Количество: 3 комплекта
• Общая мощность основного двигателя: 135 kW
• Номинальная скорость: 1440 оборотов в минуту

Гидравлический насос

• Модель: A4V-250
• Количество: 3 комплекта
• Номинальное давление: 31,5 МПа
• Номинальное перемещение: 250 мл/год

Рабочее давление гидравлической системы определяется как не более:25 МПа, а номинальное давление гидравлического насоса31.5 МПаЭто разные технические значения и не должны рассматриваться как один и тот же параметр.

Система охлаждения для гидравлической работы

Q91Y-630W включает систему циркуляции с охлаждением водой для гидравлического агрегата.

Спецификации системы охлаждения

• Модель охлаждающего насоса: 65-125А-2.2
• Мощность охлаждающего насоса: 2,2 kW
• Номинальная скорость: 1450 об/мин
• Номинальный поток: 200 л/мин
• Номинальное давление: 0,63 МПа
• Модель водяного охладителя: BB60H-20
• Количество: 1 комплект

Система охлаждения поддерживает управление температурой гидравлического масла во время промышленной эксплуатации.

Управление ПЛК и дистанционным управлением

Машина оснащена ПЛК и дистанционным управлением.

К основным компонентам управления, перечисленным в спецификации, относятся:

• ПЛК Omron CP1E серии
• Предельные переключатели Omron
• Текстовое отображение XINJIE
• Электрические компоненты Delixi
• Электромоторные клапаны Yicheng
• Плиты из специальной стали Xingcheng

Функция дистанционного управления позволяет оператору управлять действиями машины с подходящего рабочего положения, что может уменьшить необходимость оставаться вблизи области резки во время нормальной работы.

Подходящие применения

Гидравлический шлифер Q91Y-630W может использоваться в следующих отраслях промышленности:

Заводы по переработке металлолома

Машина может перерабатывать длинный, громоздкий и нерегулярный железный лом в более короткие секции для сортировки, хранения, транспортировки или перепродажи.

Сталелитейные заводы

Сталелитейные заводы могут использовать эту машину для подготовки металлолома до зарядки печи.

Литейные заводы

Литейные заводы могут использовать эту машину для уменьшения размеров стального лома и подготовки более управляемого корма для печи.

Заводы по переработке металлов

Обрезки стальных плит, остатки производства, конструктивный лом и другие промышленные металлические отходы могут быть обработаны перед переработкой.

Обработка лома

Длинные конструкции из стали и отходы от сноса могут быть сокращены до транспортировки или дальнейшей обработки.

Типичные материалы

Машина предназначена в основном для обработки железного лома.

Подходящие материалы могут включать:

• Строй стальной пластины
• Отходы из тяжелой стали
• Строй стального металла
• Строй из квадратной стали
• Структурный металлолом
• Длинные стальные секции
• Промышленные отходы из стали
• Сталь для сноса
• Смешанный тяжелый железный лом

Перед выбором машины следует подтвердить размеры материала, сталь, прочность на растяжение, форму и способ подачи.

Как работает металлорежущая машинка Q91Y-630W

Шаг 1: Загрузка лома

Стальной лом загружается в 7000 мм кормовую коробку с помощью крана, гидравлического захвата, экскаватора или другого подходящего грузового оборудования.

Шаг 2: Подталкивание материала

Задний гидравлический цилиндр подталкивает лом к камере стрижки.

Шаг 3: Материальное владение

Два гидравлических цилиндра нажимают на лом и стабилизируют его перед резкой.

Шаг 4: Гидравлическая стрижка

Главные цилиндры и цилиндры быстрого стрижения проталкивают лезвие через материал.

Шаг 5: Выброс материалов

После резки более короткие части лома выпадают из области резки и могут быть собраны для транспортировки, хранения или зарядки печи.

Шаг 6: Повторная обработка

Задний цилиндр перемещает оставшийся материал вперед, и машина повторяет процесс резки.

Преимущества для операций по переработке лома

Снижение зависимости от ручного отсечения пламени

Длинный или громоздкий лом часто требует предварительной резки перед транспортировкой или использованием в печи.

Более управляемые размеры лома

Регулируемая система толкания и регулирования длины помогает производить более короткие секции лома, которые легче хранить, транспортировать и вводить в оборудование ниже по течению.

Большая емкость кормов

В кормовой коробке размером 7000 × 1600 × 900 мм может приниматься длинный и громоздкий лом, что уменьшает необходимость разрезания каждого куска перед погрузкой.

Гидравлическая сила для тяжелого груза

Комбинированная сила стрижки 655 тонн поддерживает обработку тяжелого стального лома в пределах установленных пределов прочности на протяжение и размера.

Подходит для объемов промышленного лома

С документально подтвержденной скоростью производства металлолома 911 тонн в час,машина предназначена для переработки, требующей большей мощности, чем небольшие ножницы для аллигаторов или ручное режущее оборудование.

Информация о судоходстве

Машина разделена на основные секции для транспортировки.

Документированное предложение о перевозке включает 40-футовый контейнер с плоской стойкой с возможными требованиями к излишней ширине или высоте, а также дополнительные контейнеры для других секций машины.Окончательный выбор контейнера должен быть подтвержден в соответствии с маршрутом перевозки, ограничения для перевозчика, требования к порту и окончательные размеры упаковки.

Почему выбирать гидравлический металлорежущий щип Q91Y-630W?

Q91Y-630W обеспечивает практическое сочетание сильной силой стрижки, длинной емкостью подачи материала, гидравлическим толчком, управлением PLC и производством промышленного металлолома.

Ключевые причины для рассмотрения этой модели включают:

• Комбинированная сила стрижки 655 тонн
• 9?? 11 TPH документально подтвержденная мощность металлолома
• Кормовая коробка длиной 7000 мм
• Ширина резки 1600 мм
• 135-тонная задняя толкающая сила
• Регулируемое управление длиной резки
• Приблизительно 160 тонн удерживающей силы материала
• ПЛК и дистанционное управление
• Система циркуляции воды для охлаждения
• Настраиваемый источник питания

Часто задаваемые вопросы

Какова производственная мощность Q91Y-630W?

Документированная производственная мощность консервативно оценивается в911 тонн в час для металлоломаФактическая производительность зависит от плотности лома, размеров, эффективности подачи и требуемой длины резки.

Какова общая сила стрижки?

Машина использует два 260-тонных основных цилиндра и один 135-тонный цилиндр быстрого стрижения.655 тонн.

Какой размер кормовой коробки?

Размер внутренней кормовой коробки:7000 × 1600 × 900 мм.

Какова ширина режущего лезвия?

Длина режущего лезвия и ширина стрижки1600 мм.

Можно ли регулировать длину резки?

Задняя система толкания материала включает в себя функцию управления длиной резки, позволяющую оператору регулировать расстояние подачи.

Какие материалы может обработать машина?

Машина предназначена в основном для металлолома.450 МПа.

Может ли она резать круглую сталь и квадратную сталь?

При документально подтвержденных условиях прочности материала эталонные мощности резки включают:

• Круглая сталь до Ø130 мм
• Сталь квадратная до 120 × 120 мм
• Плитка из стали до 60 × 600 мм

Машина полностью автоматическая?

Машина включает в себя управление ПЛК, дистанционное управление, гидравлическое толкание, удержание материала и управление длиной.Доступная документация не описывает его как полностью беспилотную автоматическую производственную линию..

Можно ли настроить напряжение?

Да, стандартная спецификация:380 В, 3-фазный, 50 Гц, а источник питания может быть настроен в соответствии с местными электрическими требованиями клиента.

Запросить техническое предложение

Для того, чтобы рекомендовать правильную гидравлическую стрижку металлолома, пожалуйста, укажите:

• Фотографии или видеозаписи лома
• Тип материала и сорт стали
• Максимальные размеры материала
• Толщина материала
• Необходимая производственная мощность в час или в день
• Необходимая длина резки
• Местное напряжение и частота
• Морской порт назначения

На основе этой информации Jiangyin Huake Machinery Equipment может подготовить подходящую конфигурацию машины, техническое предложение, план доставки и котировку.
